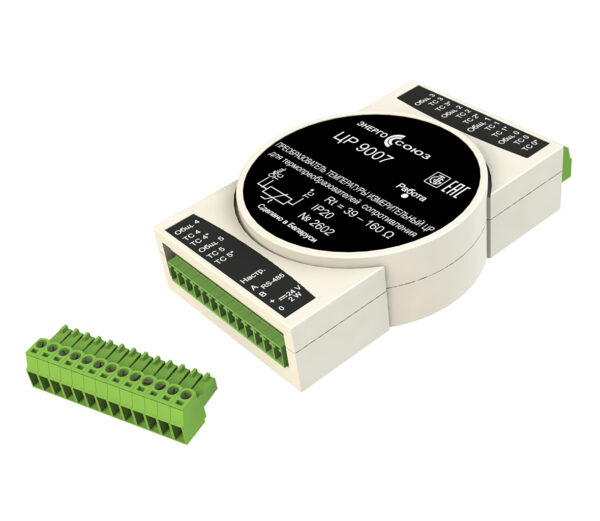

ЦР 9007 — преобразователь температуры измерительный
- Оптимальное соотношение «цена-качество»
- Индивидуальный расчет стоимости с учетом ваших потребностей
Предназначен для преобразования сопротивления термопреобразователей сопротивления по ГОСТ 6651-2009 в цифровой код и передачи этого кода через порт RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS. Функциональный аналог: ADAM-4015.
По числу и виду преобразуемых входных сигналов преобразователи относятся к многоканальным.
Преобразователь, имеет линейную зависимость выходного сигнала от входного.
Преобразователь обеспечивает гальваническое разделение между цепью питания, входными цепями и выходом порта RS-485.
Таблица ЦР9007.1 – Характеристики подключаемых термопреобразователей сопротивления.
| Тип применяемого ТС по ГОСТ 6651-2009 | Обозначение типа ТС | R0, Ом | α, ˚С-1 | W100 | Диапазон измеряемой температуры, °С | Диапазон сопротивления ТС, Ом |
|---|---|---|---|---|---|---|
| платиновый | Pt | 50 | 0.00385 | 1.385 | от -50 до 300 | 40.16 – 106.02 |
| 100 | от -50 до 150 | 80.31 – 157.33 | ||||
| П | 50 | 0.00391 | 1.391 | от -50 до 300 | 40.00 – 106.91 | |
| 100 | от -50 до 150 | 80.00 – 158.23 | ||||
| медный | М | 50 | 0.00426 | 1.426 | от -50 до 200 | 39.35 – 92.61 |
| 100 | от -50 до 140 | 78.69 – 159.66 | ||||
| 50 | 0.00428 | 1.428 | от -50 до 200 | 39.23 – 92.77 | ||
| 100 | от -50 до 140 | 78.46 – 159.89 | ||||
| никелевый | Н | 100 | 0.00617 | 1.617 | от -50 до 90 | 74.21 – 154.91 |
Таблица ЦР9007.2 – Дополнительные характеристики преобразователя температуры.
| Количество каналов измерения | 6 шт. |
| Схема подключения первичного датчика | трёхпроводная |
| Пределы допускаемой основной погрешности, при сопротивлении каждого провода соединения с ТС от 0 до 1.0 кОм | ±0.2 Ом |
| Питание от источника напряжения постоянного тока от 20.4 до 26.4 В с номинальным значением 24 В. | |
| Мощность, потребляемая от внешнего источника питания не более | 2.0 Вт |
| Габаритные размеры (Д x Ш x В) не более | 72x125x37 мм |
| Масса не более | 0.15 кг |
| Диапазон рабочих температур | от -40 до 55 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 2 года |
| Гарантийный срок эксплуатации | 8 лет с даты изготовления |
При заказе необходимо указать тип. По заказу преобразователи могут комплектоваться термосопротивлениями.
Пример кода условного обозначения преобразователя температуры измерительного ЦР 9007: ЦР 9007
