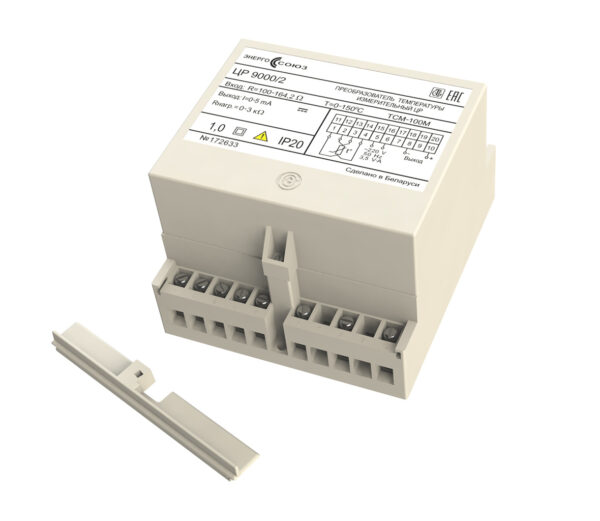

ЦР 9000 — преобразователь температуры измерительный
- Оптимальное соотношение «цена-качество»
- Индивидуальный расчет стоимости с учетом ваших потребностей
Предназначены для преобразования сопротивления термопреобразователей сопротивлений в унифицированный электрический сигнал постоянного тока.
По числу и виду преобразуемых входных сигналов преобразователи относятся к одноканальным.
Преобразователи имеют линейную зависимость выходного сигнала от входного.
Преобразователи имеют гальваническую связь между входными и выходными цепями.
Таблица ЦР9000.1 – Основные характеристики преобразователей измерительных.
| Параметры и характеристики | Модификация преобразователя | |||||
|---|---|---|---|---|---|---|
| ЦР 9000/1 | ЦР 9000/2 | ЦР 9000/3 | ЦР 9000/4 | ЦР 9000/5 | ЦР 9000/6 | |
| Диапазон измерения температуры, С° | от -50 до +50 | от 0 до +150 | от -50 до +50 | от 0 до +150 | от -50 до +50 | от -50 до +150 |
| Диапазон преобразования сопротивления ТС, Ω | 78.45–121.40 | 100.0–164.20 | 78.45–121.40 | 100.00–164.20 | 78.45–21.40 | 78.45–164.20 |
| Диапазон изменения выходного сигнала, mA | ±5 | 0–5 | 4–20 | 0–5 | ||
| Нормирующее значение выходного сигнала, mA | 5.0 | 20.0 | 5.0 | |||
| Диапазон изменения сопротивления нагрузки, kΩ | 0–3.0 | 0–0.5 | 0–3.0 | |||
| Тип применяемого ТС | ТСМ-Н 2.2.00.00.11.2.2(W100=1.4280) | |||||
| Схема подключения ТС | четырехпроводная | |||||
| Режим работы | непрерывный | |||||
| Класс точности | 1.0 | |||||
Таблица ЦР9000.2 – Дополнительные характеристики преобразователей измерительных.
| Погрешность измерений | |
| Пределы допускаемой основной погрешности | ±1.0 % |
| Сопротивление | |
| Каждого провода соединения преобразователя с термосопротивлением должно быть не более | 5 Ω |
| Питание | |
| Универсальное питание AC/DC | Напряжение переменного тока (частотой 50 Hz) от 85 до 264 V или напряжения постоянного тока от 120 V до 300 V с номинальным значением 220 V (по заказу номинальное значение может быть 230 V) |
| Напряжение переменного тока AC | Напряжение переменного тока (частотой 50 Hz) от 198 до 242 V с номинальным значением 220 V (по заказу номинальное значение может быть 230 V) |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V номинальным значением 24 V |
| Потребляемая мощность | |
| От внешнего источника питания | Не более 3.5 V·А |
| Условия эксплуатации | |
| Диапазон рабочих температур | От -40 °С до +55 °С |
| Корпус | |
| Габаритные размеры (Д×Ш×В) не более: | 110×125×80 mm |
| Масса | Не более 0.6 kg |
| Надежность и гарантия | |
| Межповерочный интервал | 2 года |
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | 30 лет |
При заказе необходимо указать тип и модификацию, питание прибора, возможность крепления на шину DIN-35 (при необходимости). По заказу преобразователь может комплектоваться термосопротивлением ТСМ-Н 2.2.00.00.11.2.2.
Пример кода условного обозначения преобразователя температуры измерительного ЦР 9000:
ЦР 9000/1 220AC/DC, ТСМ-Н 2.2.00.00.11.2.2
