Е 9527ЭС — преобразователи измерительные переменного тока и напряжения переменного тока
- Оптимальное соотношение «цена-качество»
- Индивидуальный расчет стоимости с учетом ваших потребностей
Предназначены для линейного преобразования переменного тока в рабочем режиме в электрический сигнал переменного тока (Е 9527/1ЭС, Е 9527/2ЭС, Е 9527/12ЭС, Е 9527/16ЭС, Е 9527/17ЭС, Е 9527/20ЭС, Е 9527/21ЭС, Е 9527/35ЭС), линейного преобразования переменного тока в режиме перегрузки в электрический сигнал переменного тока (Е 9527/4ЭС, Е 9527/5ЭС, Е 9527/6ЭС, Е 9527/7ЭС), линейного преобразования переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е 9527/14ЭС, Е 9527/15ЭС, Е 9527/18ЭС, Е 9527/19ЭС, Е 9527/22ЭС, Е 9527/24ЭС), линейного преобразования напряжения переменного тока в рабочем режиме в электрический сигнал переменного тока (Е 9527/23ЭС), линейного преобразования напряжения переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/25ЭС, Е 9527/26ЭС, Е 9527/27ЭС, Е 9527/28ЭС, Е 9527/29ЭС).
Область применения: могут применяться для контроля токов и напряжений рабочих режимов и режимов перегрузки энергоемких объектов, осциллографирования их аварийных режимов.
По числу и виду преобразуемых сигналов преобразователи измерительные Е 9527/1ЭС, Е 9527/2ЭС являются одноканальными, преобразователи измерительные Е 9527/3ЭС – Е 9527/7ЭС, Е 9527/12ЭС – Е 9527/29ЭС, Е 9527/35ЭС — четырехканальными. По заказу потребителя четырехканальные преобразователи измерительные могут быть изготовлены на меньшее количество каналов.
Преобразователи измерительные относятся к преобразователям с гальваническим разделением входных и выходных цепей, также обеспечивают гальваническое разделение входных цепей между собой и выходных цепей между собой.
Таблица Е9527.1 – Характеристики входных и выходных сигналов.
|
Наименование |
Новый аналог Е827 |
Входной сигнал | Аналоговый выход | ||||
|---|---|---|---|---|---|---|---|
| Диапазон преобразования | Номинальное значение | Диапазон изменения, мА | Сопротивление нагрузки, Ом | ||||
| В рабочем режиме | В режиме перегрузки | В рабочем режиме | В режиме перегрузки | ||||
| Е 9527/1ЭС | Е827 1А/1с-5mA-300-IC | 0 – 1 А | — | 1 А | 0 – 5.0 | — | 300±30 |
| Е 9527/2ЭС | Е827 5A/1c-5mA-300-IC | 0 – 5 А | 5 А | ||||
| Е 9527/3ЭС | Е827 100V/130V/4c-5mA-300-IC | 0 – 100 В | 0 – 130 В | 100 В | 5.0 – 6.5 | 300±Х1 | |
| Е 9527/4ЭС | Е827 20A/4c-5mA-300-IC | — | 0 – 20 А | 1 А | — | 0 – 5.0 | 300±30 |
| Е 9527/5ЭС | Е827 40A/4c-5mA-300-IC | 0 – 40 А | |||||
| Е 9527/6ЭС | Е827 50A/4c-5mA-300-IC | 0 – 50 А | |||||
| Е 9527/7ЭС | Е827 100A/4c-5mA-300-IC | 0 – 100 А | 5 А | ||||
| Е 9527/12ЭС | Е827 10А/4с-5mA-300-IC | 0 – 10 А | — | 10 А | 0 – 5.0 | — | |
| Е 9527/13ЭС | Е827 100V/130V/4c-5mA-800-IC | 0 – 100 В | 100 – 130 В | 100 В | 5.0 – 6.5 | 800±Х2 | |
| Е 9527/14ЭС | Е827 1А/20А/4c-5mA-70-IC | 0 – 1 А | 1 – 20 А | 1 А | 5.0 – 100.0 | 10 – 70 | |
| Е 9527/15ЭС | Е827 5А/100А/4c-5mA-70-IC | 0 – 5 А | 5 – 100 А | 5 А | |||
| Е 9527/16ЭС | Е827 1А/4c-5mA-300-IC | 0 – 1 А | — | 1 А | — | 300±30 | |
| Е 9527/17ЭС | Е827 5А/4c-5mA-300-IC | 0 – 5 А | 5 А | ||||
| Е 9527/18ЭС | Е827 1А/20А/4c-5mA-300-IC | 0 – 1 А | 1 – 20 А | 1 А | 5.0 – 100.0 | ||
| Е 9527/19ЭС | Е827 5А/100А/4c-5mA-300-IC | 0 – 5 А | 5 – 100 А | 5 А | |||
| Е 9527/20ЭС | Е827 1А/4c-5mA-1000-IC | 0 – 1 А | — | 1 А | — | 1000±Х3 | |
| Е 9527/21ЭС | Е827 5А/4c-5mA-1000-IC | 0 – 5 А | 5 А | ||||
| Е 9527/22ЭС | Е827 1А5А/20А100А/4c-5mA-70-IC | 0 – 1 А | 1 – 20 А | 1 А | 5.0 – 100.0 | 10 – 70 | |
| 0 – 5 А | 5 – 100 А | 5 А | |||||
| Е 9527/23ЭС | Е827 100V400V/4c-5mA-800-IC | 0 – 100 В | — | 100 В | — | 800±Х2 | |
| 0 – 400 В | 400 В | ||||||
| Е 9527/24ЭС | Е827 5А/50А/4c-5mA-70-IC | 0 – 5 А | 5 – 50 А | 5 А | 5.0 – 50.0 | 10 – 70 | |
| Е 9527/25ЭС | Е827 220V/286V/4c-5mA-800-IC | 0 – 220 В | 220 – 286 В | 220 В | 5.0 – 6.5 | 800±Х2 | |
| Е 9527/26ЭС | Е827 380V/494V/4c-5mA-800-IC | 0 – 380 В | 380 – 494 В | 380 В | |||
| Е 9527/27ЭС | Е827 100V/130V/4c-5mA-1000-IC | 0 – 100 В | 100 – 130 В | 100 В | 1000±Х3 | ||
| Е 9527/28ЭС | Е827 220V/286V/4c-5mA-1000-IC | 0 – 220 В | 220 – 286 В | 220 В | |||
| Е 9527/29ЭС | Е827 380V/494V/4c-5mA-1000-IC | 0 – 380 В | 380 – 494 В | 380 В | |||
Примечания:
|
|||||||
Таблица Е9527.2 – Дополнительные характеристики преобразователей измерительных.
| Пределы допускаемой основной погрешности | 0.25; 0.5; 1.0 % |
| Питание осуществляется от измерительной цепи. | |
| Мощность, потребляемая от измерительной цепи не более: | |
| — для преобразователей тока | 1.0 В·А |
| — для преобразователей напряжения | 4.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | Cм. в таблице Е9527.3 |
| Масса не более | Cм. в таблице Е9527.3 |
| Диапазон рабочих температур | от -40 до +55 °C |
| Средний срок службы не менее | 30 лет |
| Межповерочный интервал | 1 год |
| Гарантийный срок эксплуатации | 8 лет |
Таблица Е9527.3 – Корпуса преобразователей измерительных и допустимые опции.
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
Наименование | Количество каналов измерений(1) | Схема подключения |
|---|---|---|---|---|---|

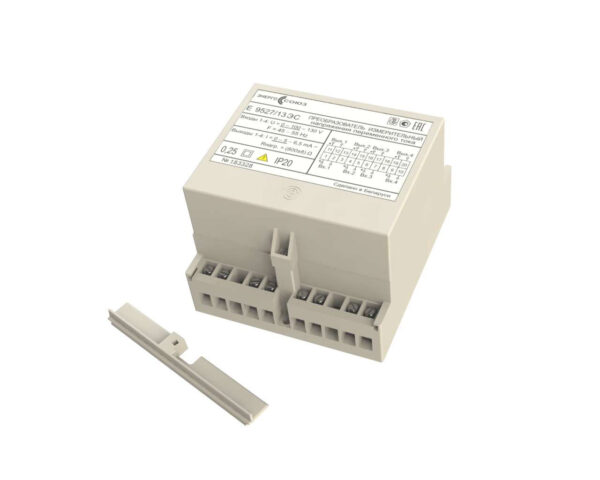

 20-контактный малый |
Е20 |  110×125×80 (1.4) |
Е 9527/1ЭС Е 9527/2ЭС |
1 | Рис. 1 |
| Е 9527/3ЭС Е 9527/13ЭС Е 9527/27ЭС |
4 | Рис. 2 | |||

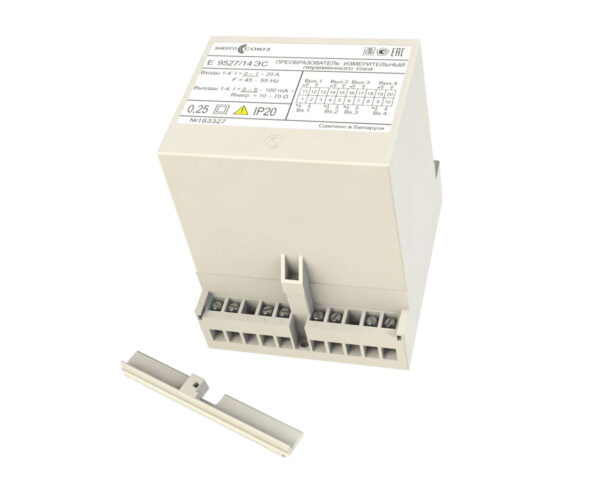

 20-контактный высокий |
ЕВ20 |  110×125×132 (1.4) |
Е 9527/4ЭС – Е 9527/12ЭС Е 9527/14ЭС – Е 9527/21ЭС Е 9527/24ЭС |
4 | Рис. 3 |
| Е 9527/22ЭС | 4 | Рис. 4 | |||
| Е 9527/23ЭС | 4 | Рис. 5 | |||
| Е 9527/25ЭС Е 9527/26ЭС Е 9527/28ЭС Е 9527/29ЭС |
4 | Рис. 2 | |||
Примечания:
|
|||||
При заказе необходимо указывать тип и модификацию прибора, класс точности и при необходимости возможность крепления на DIN‑рейку (DIN‑35).
При заказе преобразователей измерительных Е 9527/22ЭС и Е 9527/23ЭС дополнительно необходимо указать номинальное значение входного сигнала.
Пример записи при заказе преобразователя измерительного переменного тока Е 9527ЭС, имеющего следующие характеристики: четыре канала с диапазонами измерений переменного тока 0 – 5 А в рабочем режиме и 5 – 100 А в режиме перегрузки, диапазоны изменений выходных сигналов переменного тока 0 – 5 мА в рабочем режиме и 5 – 100 мА в режиме перегрузки по каждому каналу, сопротивление нагрузки 10 – 70 Ω, класс точности 0.25, корпус прибора ЕВ20:
Е 9527/15ЭС ЕВ20
