Е851 — преобразователи измерительные суммирующие постоянного тока
Цена по запросу
- Оптимальное соотношение «цена-качество»
- Индивидуальный расчет стоимости с учетом ваших потребностей
Преобразователи измерительные предназначены для измерения суммы входных сигналов силы постоянного тока и линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.
Таблица Е851.1 – Основные характеристики преобразователей измерительных.
| Входной сигнал | |
| Количество каналов измерения |
|
| Основная приведенная погрешность | ±0.5 % |
| Диапазон измерений входного сигнала силы постоянного тока |
|
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Длительная максимальная перегрузка по входному току | 1.2·Iном, не более 2 h |
| Кратковременная максимальная перегрузка по входному току | 2·Iном, не более 0.5 s |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 шт. |
| Диапазон изменений выходного сигнала силы постоянного тока |
|
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Питание | |
| Универсальное питание АС/DC | Напряжение переменного тока (частотой 50, 60 Hz) от 85 до 264 V или напряжения постоянного тока от 100 до 300 V (номинальное значение в диапазоне от 100 до 240 V) |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V |
| Потребляемая мощность | |
| От цепи питания | Не более 4 V·A |
| Настройка прибора | |
| Интерфейсы | USB |
| Настраиваемые параметры | Коэффициент передачи по каждому из каналов |
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Не более 132×81×72 mm |
| Масса | Не более 1.0 kg |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Крепление на DIN‑рейку шириной 35 mm имеется на задней стенке корпуса |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Схема кода условного обозначения преобразователей измерительных суммирующих постоянного тока Е851
Пример кода условного обозначения:
Преобразователь измерительный Е851, имеющего восемь каналов, диапазон входного сигнала постоянного тока 0–5 mА, аналоговый выходной сигнал постоянного тока с диапазоном 4–20 mA, питание от внешнего источника напряжения постоянного тока, номинальным значением 24 V, корпус прибора М20:
Е851 0…5mA/8c-2-24DC, М20

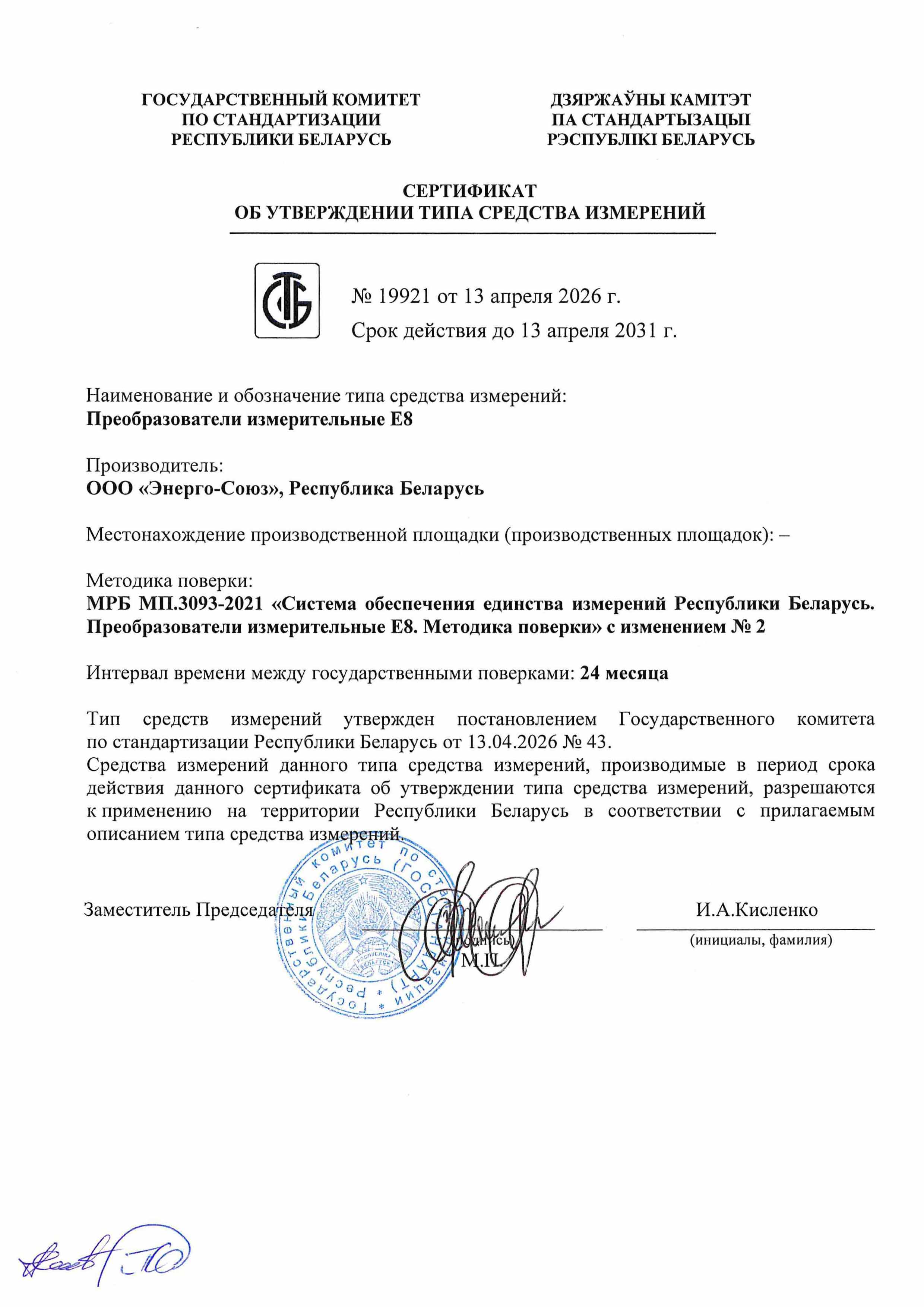

Сертификаты
