Е857 — преобразователи измерительные напряжения постоянного тока
- Оптимальное соотношение «цена-качество»
- Индивидуальный расчет стоимости с учетом ваших потребностей
Преобразователи измерительные Е857 предназначены для измерения напряжения постоянного тока и:
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, при наличии аналоговых выходов;
- линейного преобразования входного сигнала в выходной цифровой сигнал, при наличии цифровых интерфейсов;
- отображения результатов измерений на внешнем показывающем устройстве, при наличии Е8DU 25-G-5DC.
По умолчанию преобразователи измеряют среднее значение напряжения постоянного тока U. По отдельному заказу, возможно изготовление преобразователей для измерения среднеквадратического значения напряжения постоянного тока Urms (только для приборов c однополярным входным сигналом).
Подключение преобразователей измерительных производится непосредственно или через первичные преобразователи.
Таблица Е857.1 – Основные характеристики преобразователей измерительных.
| Отображение информации | ||
| Светодиодная индикация | Режимы работы для приборов в корпусе М8:
В корпусах Е20, ЕВ20 индикация отсутствует. |
|
| Внешние показывающие устройства | Е8DU 25-G-5DC, связь осуществляется по интерфейсу RS-485 (протокол «Энерго-Союз») | |
| Входной сигнал | ||
| Количество каналов | До 3 шт. | |
| Основная приведенная погрешность |
|
|
| Номинальное значение входного сигнала | Верхнее значение диапазона измерений входного сигнала | |
| Диапазон измерений входного сигнала | Напряжения постоянного тока: | |
|
Возможно изготовление на любой диапазон a–b или a–c–b (для однопредельных), где: c = (a + b)/2; 0.8*N ≤ (b – a) ≤ 2*N; N = max{|a|, |b|}; 1 V ≤ |N| ≤ 1000 V; a — нижнее значение диапазона измерений входного сигнала; b — верхнее значение диапазона измерений входного сигнала; N — нормирующее значение входного сигнала; a–b — общий вид однополярного диапазона; a–c–b — общий вид двуполярного диапазона. |
|
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания | |
| Аналоговые выходы | ||
| Количество аналоговых выходов | До 3 шт. | |
| Диапазон изменений выходного сигнала | Силы постоянного тока:
Напряжения постоянного тока:
|
|
| Время установления выходного аналогового сигнала | Не более 0.5 s (не более 5 ms по отдельному заказу) | |
| Интерфейсы RS-485 | ||
| Количество | Для RS-485:
|
Для порта ПУ:
|
| Протоколы обмена | Для RS-485:
|
Для порта ПУ:
|
| Максимальная длина кабеля | Для RS-485:
|
Для порта ПУ:
|
| Скорость передачи данных | Для RS-485:
|
Для порта ПУ:
|
| Время установления выходного цифрового сигнала | Не более 0.5 s | |
| Порт USB, часы реального времени RTC | ||
| Отсутствуют | ||
| Дискретные входы и выходы | ||
| Отсутствуют | ||
| Питание | ||
| Универсальное питание АС/DC | Напряжения переменного тока (частотой 50, 60 Hz) от 85 до 264 V или напряжения постоянного тока от 100 до 300 V (номинальное значение в диапазоне от 100 до 240 V) | |
| Напряжение переменного тока АС | Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 % | |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V | |
| Потребляемая мощность | ||
| От цепи питания | Не более 10 V·A (в зависимости от периферии, см. руководство эксплуатации) | |
| От цепи входного сигнала | Не более 1.0 W для каждого канала (в зависимости от номинального значения входного сигнала, см. руководство эксплуатации) | |
| Условия эксплуатации | ||
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С) | |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 | |
| Корпус | ||
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е857.2 | |
| Масса | Cм. в таблице Е857.2 | |
| Степень защиты корпуса | IP20 | |
| Способы крепления | ||
| Установка на DIN-рейку |
|
|
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов | |
| Надежность и гарантия | ||
| Межповерочный интервал |
|
|
| Гарантия | 8 лет с даты изготовления | |
| Средний срок службы | Не менее 30 лет | |
Таблица Е857.2 – Корпуса преобразователей измерительных и допустимые опции.(1)
| Внешний вид корпуса | Код корпуса | Габаритные размеры, mm (масса, kg) |
CH(2) | AO(3) | RS(4) | E8DU(5) | Питание прибора | Схема подключения | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 8-контактный |
М8 |  55×81×72 (0.55) |
1 | 1 | – | – | 220AC/DC(6) 220AC(6) 24DC |
Рис. Б.1 | ||||
| 1 | – | 1 | – | Рис. Б.1 | ||||||||
| 1 | 1 | 1 | – | Рис. Б.1 | ||||||||
 20-контактный малый |
Е20 |  110×125×80 (1.50) |

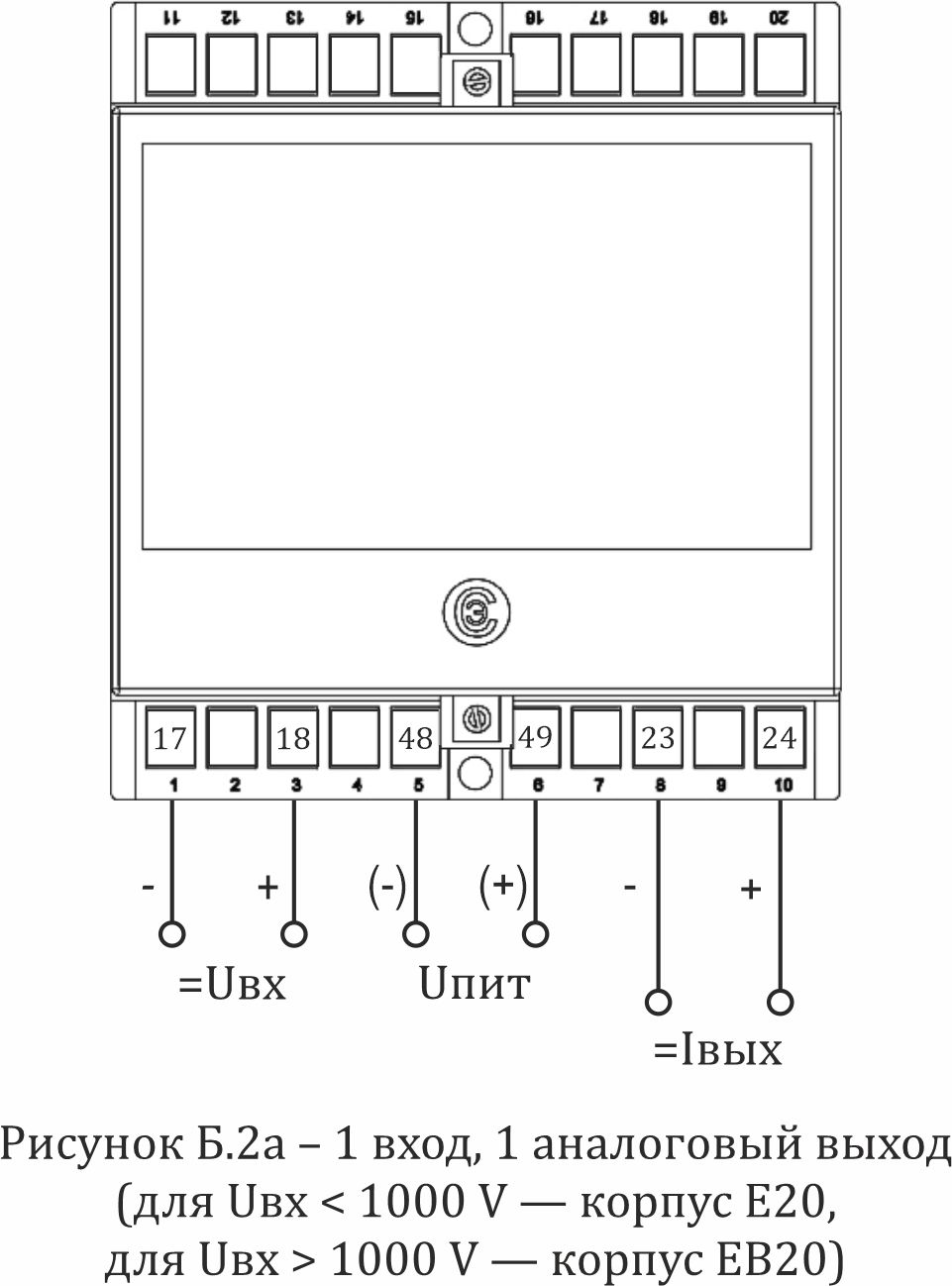

1 | 1 | – | – | Рис. Б.2а | |||||
| 1 | 2 | – | – | Рис. Б.2б | ||||||||
| 2 | 2 | – | – | Рис. Б.3а | ||||||||

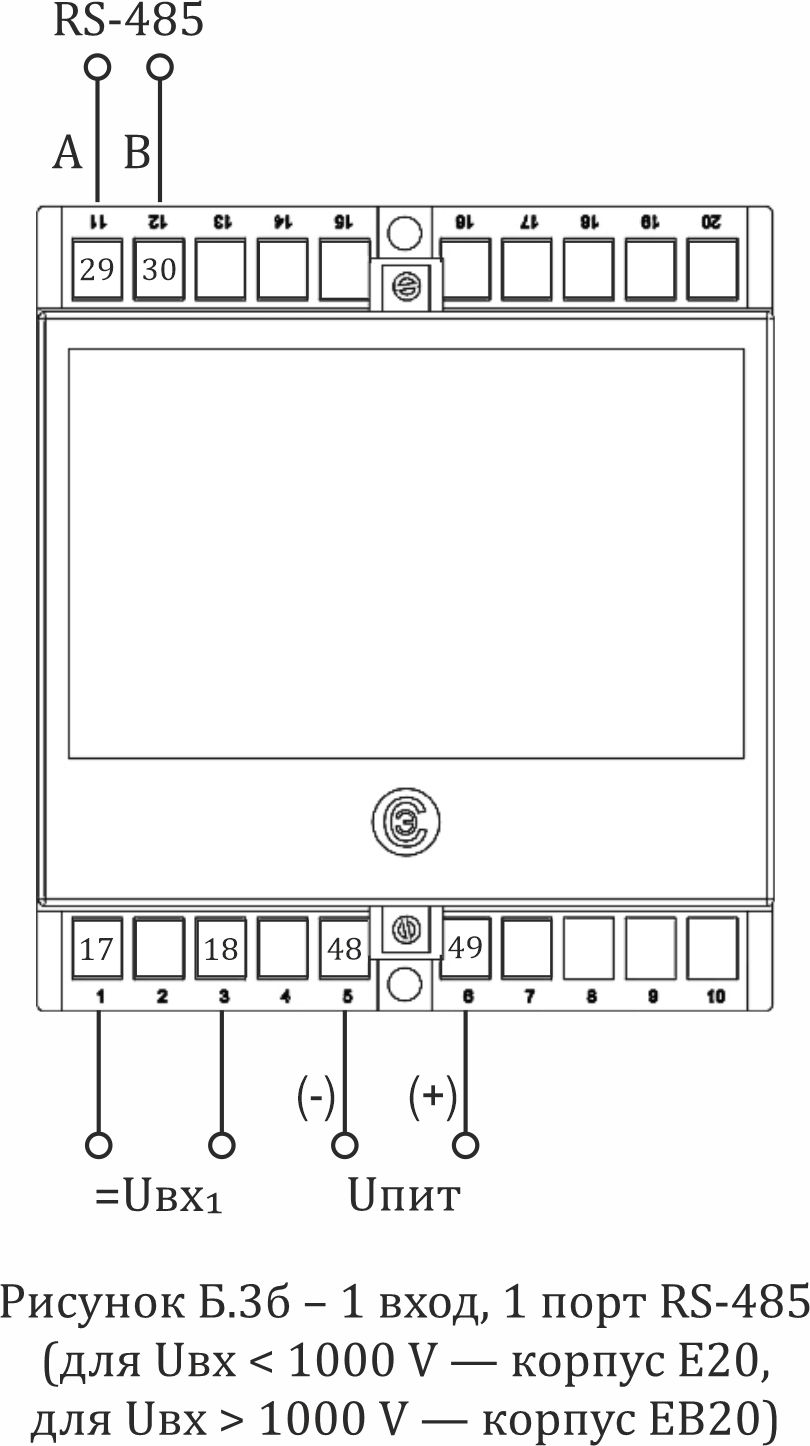

| 1 | – | 1 | – | Рис. Б.3б | ||||||||

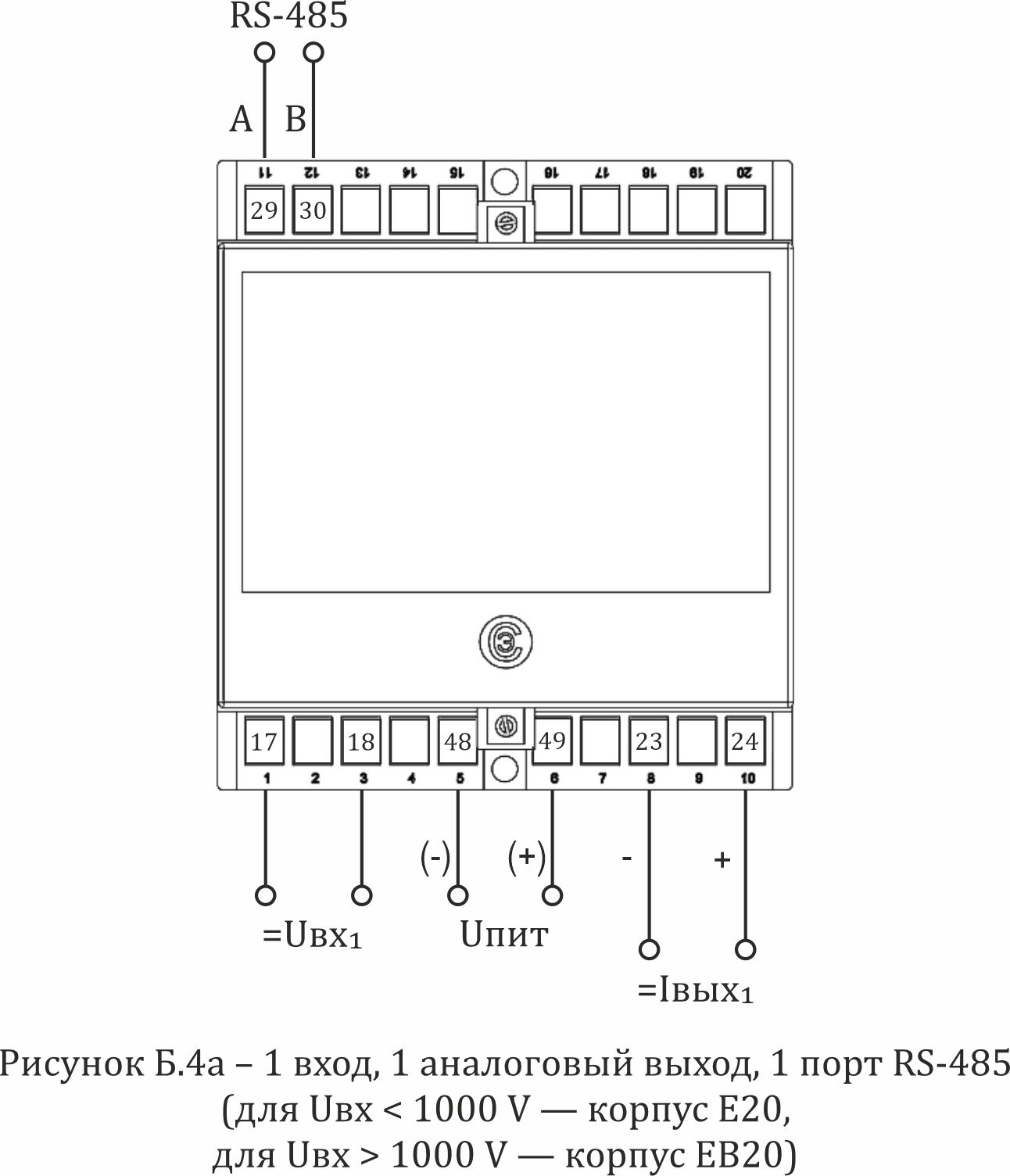

| 1 | 1 | 1 | – | Рис. Б.4а | ||||||||
 20-контактный высокий |
ЕВ20 |  110×125×132 (1.50) |
1 | 3 | – | – | Рис. Б.4б | |||||
| 1 | – | 1 | 1 | Рис. Б.5 | ||||||||
| 1 | 1 | 1 | 1 | Рис. Б.5 | ||||||||
Примечания:
|
||||||||||||
Схема кода условного обозначения преобразователей измерительных напряжения постоянного тока Е857
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35) для корпусов Е20 и ЕВ20, наличие E8DU, коэффициент преобразования, измерение среднеквадратичного значения (код RMS).
Примеры кодов условного обозначения:
1) Преобразователь измерительный Е857, вход 0–250 V, один измерительный канал, один аналоговый выход 4–20 mA, питание прибора от сети ~220 V, корпус прибора М8:
E857 0…250V/1c-2-х-х-х-220AC, М8
2) Преобразователь измерительный Е857, вход 0–400 V, один измерительный канал, один аналоговый выход 4–20 mA c быстродействием 5 ms, питание прибора от сети ~220 V, корпус прибора М8:
E857 0…400V/1c-2F-220AC, М8
3) Преобразователь измерительный Е857, вход 0–400 V, два измерительных канала, два аналоговых выхода 4–20 mA, питание прибора от сети ~220 V, корпус прибора Е20 с креплением на DIN-рейку:
E857 0…400V/2c-22-220AC, Е20, DIN-35
4) Преобразователь измерительный Е857, вход 0–250 V, один измерительный канал, один аналоговый выход 4–20 mA, питание прибора от сети ~220 V, корпус прибора Е20, измерение среднеквадратического значения напряжения:
E857 0…250V/1c-2-220AC, Е20, RMS
Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.
Внешнее показывающее устройство Е8DU 25-G-5DC
Е8DU 25-G-5DC126x51x30 mm
Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.
Пример кода условного обозначения преобразователя измерительного напряжения постоянного тока Е857 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 0–30 V, один измерительный канал, один аналоговый выход 4–20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:
E857 0…30V/1c-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC
