Ц9255 — преобразователи измерительные напряжения переменного тока
- Оптимальное соотношение «цена-качество»
- Индивидуальный расчет стоимости с учетом ваших потребностей
Обращаем ваше внимание: с 11.07.2025 вводится новая система обозначения.
Прежнее обозначение — Ц9255ТР 11112З.
Новое обозначение — Ц9255ТР G-125V/1c-1-R1-02-220AC/DC.
Обновление связано с унификацией маркировки щитовых преобразователей серии Ц9.
Преобразователи измерительные Ц9255 предназначены для измерения напряжения переменного тока и отображения результатов измерений на встроенном показывающем устройстве, а также:
- линейного преобразования входного сигнала в выходной цифровой сигнал;
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы напряжения.
Таблица Ц9255.1 – Характеристики входного сигнала
Диапазон измерений 1), V | Номинальное значение 2), V | Частота, Hz |
---|---|---|
0–125 | 100 | 45–65 |
0–250 | 250 | |
0–400 | 400 | |
0–500 | 500 | |
75–125 | 100 | |
Примечание:
|
Таблица Ц9255.2 – Характеристики выходного аналогового сигнала
Тип выхода | Диапазон изменений | Сопротивление нагрузки |
---|---|---|
фиксированный | 0–5 mA | 0–3.0 kΩ |
0–20 mA | 0–0.5 kΩ | |
4–20 mA | 0–0.5 kΩ | |
0–5 V | 1–100 kΩ | |
0–10 V | 2–100 kΩ | |
универсальный1) | 0–5 mA, 4–20 mA, 0–20 mA | 0–2.0 kΩ при выборе диапазона 0–5 mA |
0–0.5 kΩ при выборе диапазонов 4–20 mA, 0–20 mA | ||
Примечание:
|
Таблица Ц9255.3 – Основные характеристики преобразователей измерительных
Цвет индикации | Одноцветный прибор: | Многоцветный прибор: |
Цвет | Желтый, зеленый или красный (один из возможных вариантов) | Цвета задаются программно |
Входной сигнал | ||
Количество измерительных каналов | 1 шт. |
|
Основная приведенная погрешность |
|
|
Характеристики входного сигнала | См. таблицу Ц9255.1 | См. таблицу Ц9255.1 |
Гальваническая развязка | Между корпусом и цепями входов, выходов,питания | Между корпусом и цепями входов, выходов,питания |
Аналоговые выходы | ||
Количество аналоговых выходов | 0 или 1 шт. (по заказу) | 0, 1, 2 или 3 шт. (по заказу) |
Диапазон изменений выходного сигнала | Фиксированные (см. таблицу Ц9255.2) | Фиксированные или универсальные (см. таблицу Ц9255.2) |
Время установления выходного аналогового сигнала | Не более 0.5 s | Не более 0.5 s |
Цифровые интерфейсы RS-485, Ethernet | ||
Количество RS-485 | Всегда 1 шт. (в корпусах Е и ТЕ возможно 2 шт.) | 0, 1 или 2 шт. (по заказу) |
Протоколы обмена RS-485 |
|
|
Максимальная длина кабеля RS-485 | 1200 m | 1200 m |
Скорость передачи данных RS-485 | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s | 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s |
Возможность подключения внешних показывающих устройств по порту RS-485 | Отсутствует | Трехстрочные (по заказу) |
Количество Ethernet | Отсутствует | 1 или 2 шт. (по заказу) |
Протоколы обмена Ethernet | Отсутствует | Modbus TCP, МЭК 60870-5-104 |
Скорость Ethernet | Отсутствует | 10, 100 Mbit/s |
Дополнительные опции | ||
Порт USB | Отсутствует | Всегда 1 |
Часы реального времени RTC | По заказу (только в корпусах Е, ТЕ) | По заказу |
Звуковая сигнализация | Отсутствует | По заказу |
Bluetooth | Отсутствует | По заказу |
Дискретные входы DI, дискретные выходы DO | ||
Количество дискретных входов | Отсутствуют | 0, 4 или 8 шт. (по заказу) |
Встроенное питание дискретных входов | Отсутствует | =24 V ( =12 V, =48 V по отдельному заказу) |
Количество дискретных выходов | 0 или 2 шт. | 0, 4 или 8 шт. (по заказу) |
Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом (встроенным реле) | В корпусах ТР, Е, ТЕ:
В корпусе М:
|
В корпусе ТР:
|
Питание | ||
Универсальное питание AC/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) | |
Напряжение переменного тока AC | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) | |
Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) | |
Питание от измерительной цепи |
|
Отсутствует |
Потребляемая мощность | ||
От измерительной цепи | Не более 0.5 V·А | Не более 0.5 V·А |
От внешнего источника питания | Не более 6.0 V·А | Не более 13.5 V·А |
Условия эксплуатации | ||
Диапазон рабочих температур | От -40 °С до +50 °С | |
Степень защиты оболочки |
|
|
Надежность и гарантия | ||
Межповерочный интервал |
|
|
Гарантия | 8 лет | |
Средний срок службы | 30 лет |
Таблица Ц9255.4 – Корпуса и допустимые опции
Индикация | Габаритные размеры (размеры окна в щите) | Кол-во каналов | Кол-во аналоговых выходов | Цифровые интерфейсы RS-485, Ethernet | Дополнительные опции | DI5) | DO6) | Питание прибора | |||
---|---|---|---|---|---|---|---|---|---|---|---|
USB1) | RTC2) | S3) | Bt4) | ||||||||
Одноцветный прибор | Корпус ТР 120×120×103 mm (110×110 mm) |
1 | 0 / 1 | 1×RS-485 (Modbus RTU) |
– | – | – | – | – | 0 / 2 | 220AC/DC7) 220AC7) 24DC IC |
Корпус Е 96×96×138 mm (91×91 mm) |
1 | 0 / 1 | 1×RS-485 (Modbus RTU) или 1, 2×RS-485 (Modbus RTU, МЭК 101) |
– | – / + | – | – | – | 0 / 2 | ||
Корпус ТЕ 96×96×103 mm (91×91 mm) |
1 | 0 / 1 | 1×RS-485 (Modbus RTU) или 1, 2×RS-485 (Modbus RTU, МЭК 101) |
– | – / + | – | – | – | 0 / 2 | ||
Корпус М 72×72×90 mm (67×67 mm) |
1 | 0 / 1 | 1×RS-485 (Modbus RTU) |
– | – | – | – | – | 0 / 2 | ||
Многоцветный прибор | Корпус ТР 120×120×103 mm (110×110 mm) |
1 / 2 / 3 / 3n | 0 / 1 / 2 / 3 | 0, 1, 2×RS-485 (Modbus RTU, МЭК 101) 0, 1, 2×Ethernet (Modbus TCP, МЭК 104) |
+ | – / + | – / + | – / + | 0 / 4 / 8 | 0 / 4 / 8 | 220AC/DC7) 220AC7) 24DC |
Примечания:
|
Схема кода условного обозначения преобразователей измерительных напряжения переменного тока Ц9255
Примеры кодов условного обозначения:
1) Преобразователь измерительный Ц9255, корпус ТР (120×120×103 mm), индикация зеленого цвета, входной сигнал 0–125 V, один измерительный канал, аналоговый выход 0–5 mA, один порт RS-485 (Modbus RTU), 2 дискретных выхода, питание прибора 220AC/DC, предустановленный коэффициент трансформации Ктн = 10000/100:
Ц9255ТР G-125V/1с-1-R1-02-220AC/DC, 10000/100
2) Преобразователь измерительный Ц9255, корпус ТР (120×120×103 mm), многоцветная индикация, входной сигнал 0–125 V, три измерительных канала, три аналоговых выхода 0–5 mA, два порта RS-485 (Modbus RTU, МЭК 101), один порт USB, 4 дискретных выхода, питание прибора 220AC/DC, предустановленный коэффициент трансформации Ктн = 110000/100:
Ц9255ТР М-125V/3с-111-RM2-U-04-220AC/DC, 110000/100
3) Преобразователь измерительный Ц9255, корпус ТР (120×120×103 mm), многоцветная индикация, входной сигнал 0–400 V, три измерительных канала, три аналоговых выхода 0–5 mA, 0–5 V, 0–5 V, два порта RS-485 (Modbus RTU, МЭК 101), один порт USB, часы реального времени, звуковая сигнализация, Bluetooth, 8 дискретных входов, 8 дискретных выходов, питание прибора 100AC:
Ц9255ТР М-400V/3с-188-RM2-UTSBt-88-100AC
Документация
Руководство по эксплуатации Ц9254, Ц9255 (c одноцветной индикацией) с 11.07.2025
Руководство по эксплуатации Ц9254, Ц9255 (c одноцветной индикацией и опцией МЭК 101) с 11.07.2025
Руководство по эксплуатации Ц9255 (c многоцветной индикацией)
Архив: Руководство по эксплуатации Ц9254, Ц9255 (c одноцветной индикацией) до 11.07.2025
Скачать
3D модель Ц9255 E 98x98x138 мм (STEP AP214)
3D модель Ц9255 М 72x72x90 мм (STEP AP214)
3D модель Ц9255 Р 120x120x138 мм (STEP AP214)
3D модель Ц9255 ТЕ 96x96x103 мм (STEP AP214)

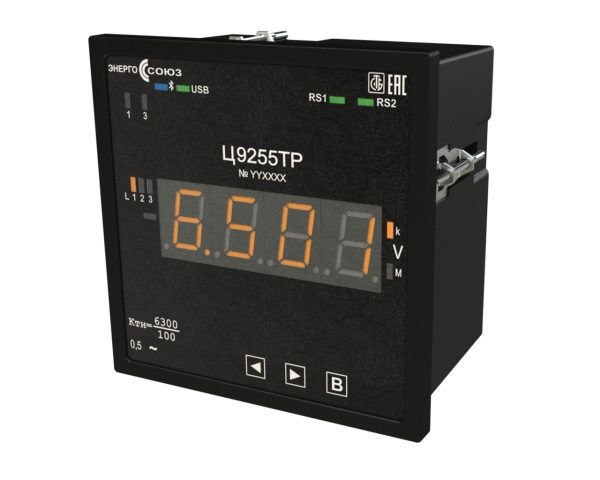

3D модель Ц9255 ТР одноканальный одноцветный 120x120x103 мм (STEP AP214)
3D модель Ц9255 ТР одноканальный многоцветный 120x120x103 мм (STEP AP214)

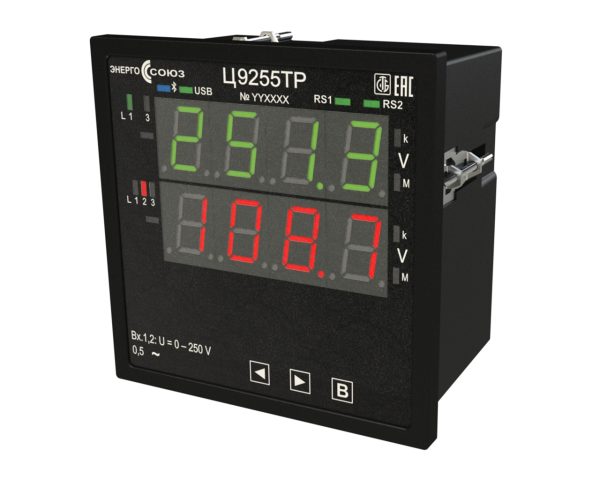

3D модель Ц9255 ТР двухканальный многоцветный 120x120x103 мм (STEP AP214)

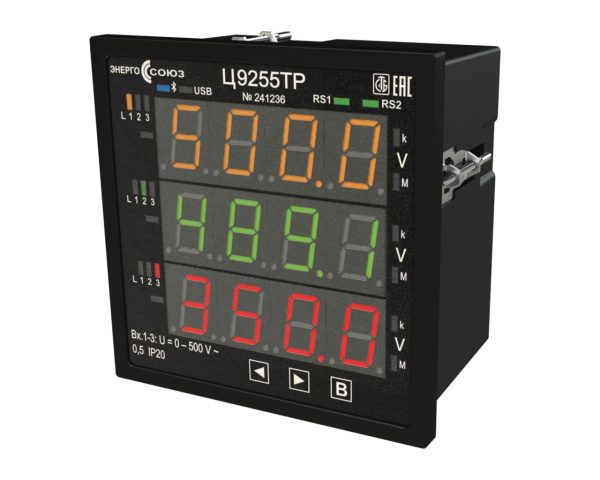

3D модель Ц9255 ТР трехканальный многоцветный 120x120x103 мм (STEP AP214)
Программа конфигурирования приборов Ц9254 и Ц9255 (многоцветные)
